Модем декаметровой радиосвязи на TMS320C31

Модем имеет следующие технические характеристики:

  • Полоса рабочих частот в пределах 0,3 - 3,4 кГц, в основном режиме - 500 - 3000 Гц.

  • Принцип построения - параллельный с числом подканалов до 60. Средние частоты смежных подканалов разнесены на 50 Гц.

  • Используется одно-, двух- и трехкратная фазовая модуляция.

  • Диапазон линейных скоростей передачи данных обеспечивается выбором числа подканалов и кратности модуляции. Основные скорости: 600, 1200, 2400, 3600 и 4800 бит/сек.

  • Обеспечивается устойчивая работа при частотных сдвигах ±100 Гц.

  • Для корректирования ошибок используется треллис код.

  • Время вхождения в синхронизацию не более 1 сек. при частотном смещении не более ±5 Гц и не более 30 сек. при частотном смещении ±100 Гц.

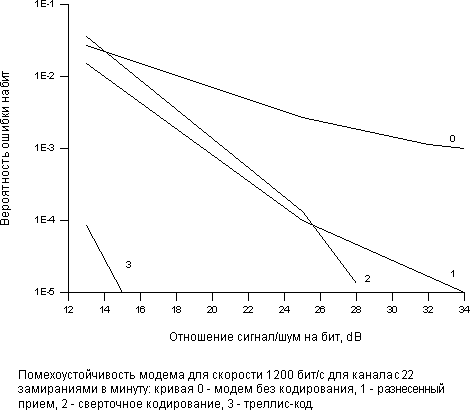

  • При отношении сигнал/шум на бит, равном 11 дБ в условиях аддитивного гауссовского шума на скорости 2400 бит в сек. обеспечивает вероятность ошибки не более 10-5. Те же цифры по вероятности ошибки на той же скорости обеспечиваются при отношении сигнал/шум на бит, равном 22 дБ и 22-х замираниях в мин.

  • Стык с источником данных реализован через синхронный и асинхронный интерфейс RS232.





Модем реализован на одном цифровом процессоре обработки сигналов (ЦПОС) TMS320C31:

  • Потребляемая мощность не более 5Вт.

  • Входная линия - симметричная, 600 Ом, с динамическим диапазоном от -5 дБ до -35 дБ.

  • Выходная линия - симметричная, 600 Ом, с динамическим диапазоном от +3 дБ до -35дБ.

  • Конструктивно модем выполнен на плате размером 1,2 дм2.

  • Питание модема осуществляется от источника ±5 В.
