Пример расчета рекурсивного цифрового фильтра (РЦФ), амплитудно-частотная характеристика (АЧХ) которого отличается от стандартной (ФНЧ, ФВЧ и т.п.).

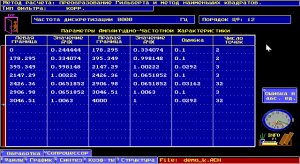

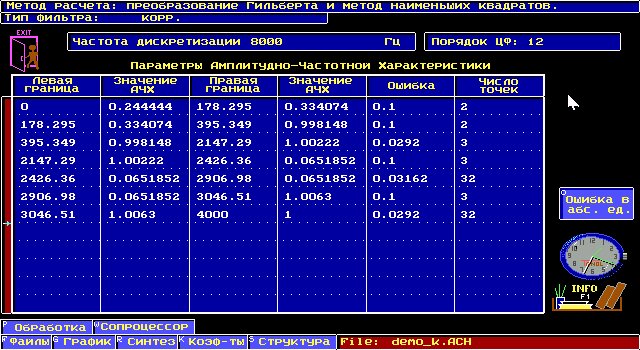

    Вот пример табличного представления требуемой АЧХ

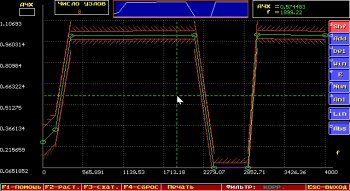

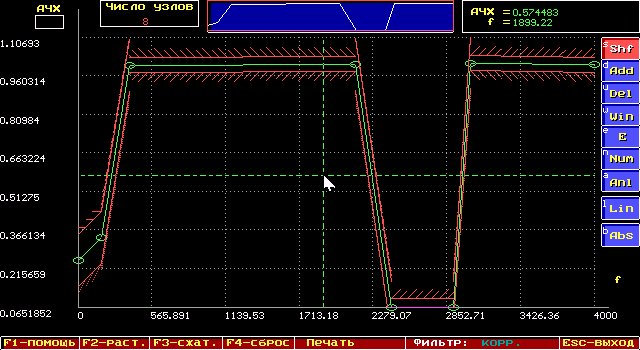

 часто удобнее задавать требования к АЧХ фильтра в графической форме, как это показано на следующем рисунке. Зеленая линия - требуемая АЧХ, красные линии - границы, в которых доспускается отклонение от заданной АЧХ.

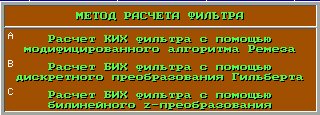

Порядок синтезируемого фильтра выбран равным 12. Метод синтеза - "Расчет БИХ фильтра с помощью дискретного преобразования Гильберта".

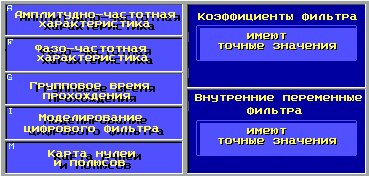

Результаты расчета фильтра оцениваются при помощи анализа его характеристик в частотной и временной областях.

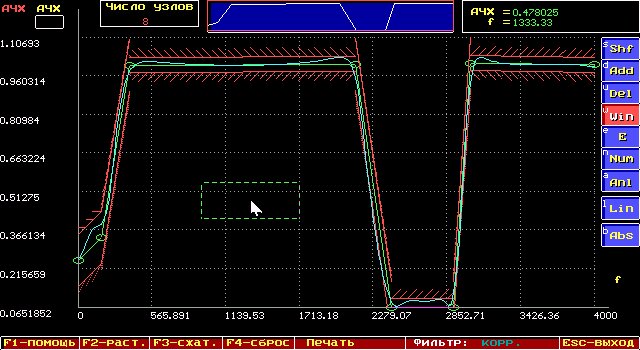

Вот результат расчета АЧХ

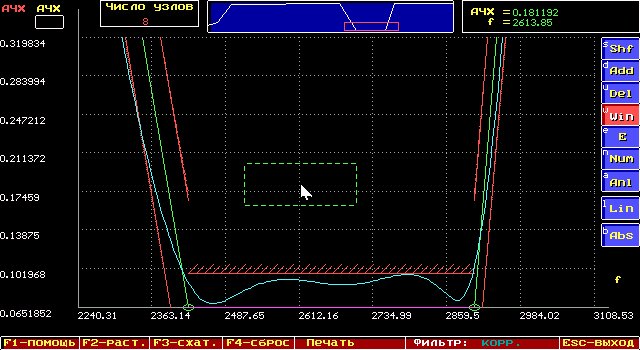

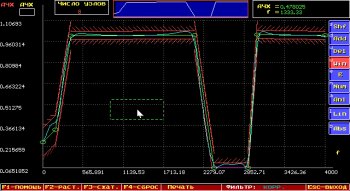

Зеленой линией показан график АЧХ. Из рисунка видно, что он аппроксимирует требуемую АЧХ с ошибкой, которая не превышает допустимых значений. Имеется возможность увеличить частотное разрешение и рассмотреть часть АЧХ подробнее

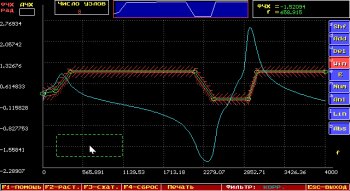

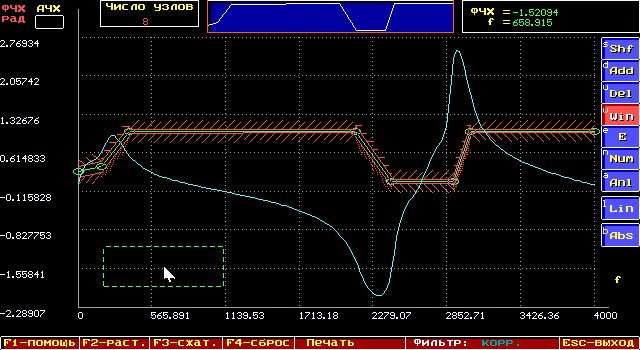

График фазо-частотной характеристики (ФЧХ)

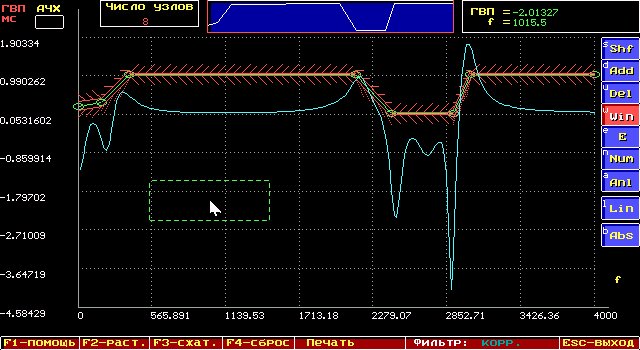

График группового времени прохождения

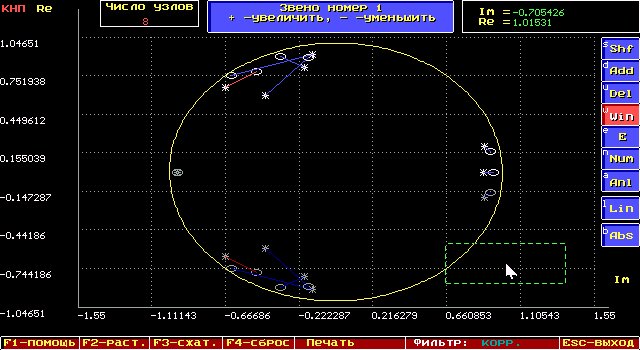

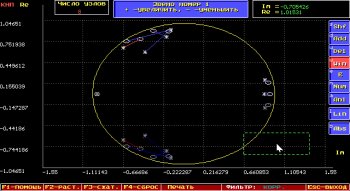

Карта нулей и полюсов (z-плоскость)

    После расчета передаточной функции синтез фильтра включает в себя еще несколько этапов

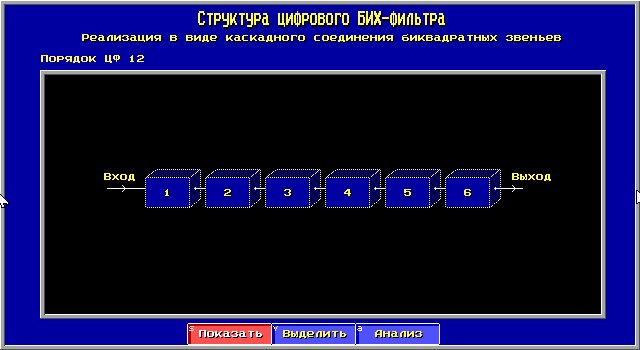

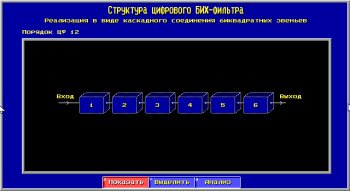

    Перед расстановкой звеньев следует выбрать структуру биквадратных звеньев, последовательное соединение которых реализует полученную передаточную функцию фильтра

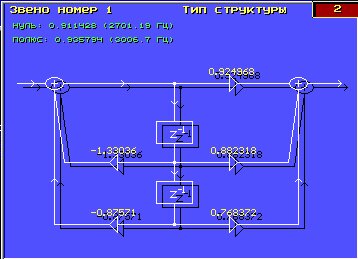

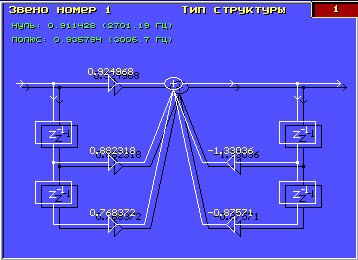

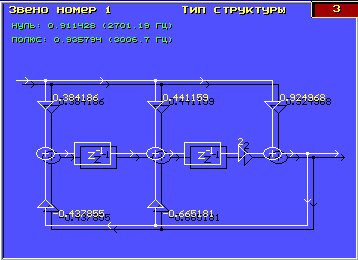

Имеется возможность выбрать тип структуры звена фильтра из трех предлагаемых

    После расстановки звеньев и расчета масштабных множителей в дело вступает кодогенератор, в меню которого следует выбрать тип используемого процессора


  В результате работы кодогенератора создается файл программы на языке ассемблер для заданного типа процессора.
